Dimensionnement des dégrilleurs

Le dégrillage est la première barrière de protection d’une station d’épuration. Mal dimensionné, il cause des colmatages, des pertes de charge et une détérioration des équipements. Cet article détaille les paramètres à considérer (débit, maille, vitesse), les recommandations officielles, les types de grilles et les bonnes pratiques de conception et d’entretien. Vous y trouverez également des conseils pour choisir un dégrilleur‑compacteur adapté et des liens vers nos articles dédiés.

Importance du dégrillage

Avant d’entrer dans les bassins de traitement, l’eau brute contient des matières grossières (branches, plastiques, lingettes) susceptibles de bloquer les pompes et d’endommager les turbines. Un dégrilleur retient ces solides grâce à des barreaux, des tamis ou des grilles perforées. Il protège ainsi les étapes suivantes (dégrillage fin, déshuilage, pré‑décantation) et réduit la maintenance. La directive 2025, qui abaisse le seuil d’assujettissement à 1 000 EH, implique la création ou la modernisation de nombreux ouvrages; le dimensionnement des dégrilleurs devient donc un enjeu majeur.

Paramètres de dimensionnement

Les variables principales sont :

• Débit de pointe : le dégrilleur doit être capable d’absorber le débit maximal sans débordement. Le guide du ministère de l’Environnement du Québec recommande de dimensionner chaque grille pour traiter le débit horaire de pointe même en cas de défaillance des autres unités.

• Espacement des barreaux (ou maille) : un dégrillage grossier présente une maille de 12 à 24 mm; il sert de sécurité en cas de panne de la grille fine. Un dégrillage fin utilise un espacement de 1 à 3 mm, indispensable avant des bassins à diffuseurs fines bulles, tandis que des perforations de 6 mm protègent les membranes et favorisent le recyclage des boues.

• Vitesse d’approche et de passage : elle doit rester entre 0,40 et 0,45 m/s au débit moyen et ne pas dépasser 0,7 à 0,9 m/s en pointe. Pour une grille grossière à nettoyage manuel, la vitesse maximale doit être ≤ 0,6 m/s pour éviter les projections.

• Perte de charge acceptable : un calcul hydraulique doit intégrer la perte de charge induite par l’accumulation de déchets. Des sondes de niveau et un système de nettoyage automatique préviennent les colmatages.


Choix des matériaux et types de grilles

Le matériau influencera la durée de vie et la résistance à la corrosion. L’acier inoxydable est privilégié pour les milieux agressifs; l’acier galvanisé est moins coûteux mais se corrode plus vite. La configuration du canal (ouvert, fermé ou cuve) dicte la largeur et la hauteur de la grille. On distingue :

• Grilles à nettoyage manuel : simples et économiques, elles conviennent aux petites stations ou aux débits faibles. Toutefois, l’intervention humaine fréquente accroît le risque d’accident.

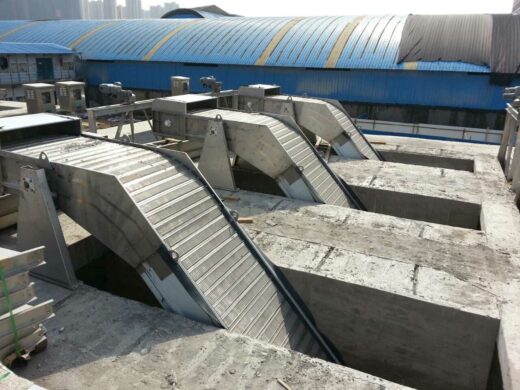

• Grilles automatiques à racloir ou à peignes rotatifs : un système motorisé lève les déchets vers une goulotte pour les évacuer. Elles réduisent l’exposition des agents et permettent des vitesses de passage plus élevées. Il faut néanmoins prévoir une grille de contournement en cas de panne.


Dégrilleur‑compacteur : quand et comment l’utiliser ?

Pour les stations où l’espace est limité ou où la valorisation des refus est souhaitée, le dégrilleur‑compacteur combine la séparation et la compaction. Selon FranceEnvironnement, certains modèles traitent jusqu’à 250 m³/h et acceptent des solides de ≥ 15 mm. Le compacteur lave et essore les refus, réduisant leur volume et les odeurs. La sélection doit tenir compte :

• du débit et de la granulométrie des matières à retenir;

• de l’espace disponible (canal ouvert ou cuve fermée);

• du matériau (inox pour la durabilité);

• des besoins en automatisation et de la gestion des refus.


Bonnes pratiques de conception et d’entretien

Un dégrilleur performant doit :

• être dimensionné selon le débit de pointe et la taille des particules ;

• respecter les vitesses d’approche et de passage pour limiter la perte de charge ;

• intégrer une redondance (grille de contournement) et des capteurs de niveau ;

• utiliser des matériaux résistants (inox) et un système de nettoyage adapté ;

• faciliter l’accès pour l’entretien et prévoir un plan de maintenance (nettoyage, lubrification, vérification des racleurs).


Il est recommandé de prévoir un poste de pré‑traitement complet associant un dégrillage grossier, un dégrillage fin et, si besoin, un tamis rotatif ou un tamis à tambour pour filtrer les particules plus fines (voir notre article sur les filtres à tambour). Cela réduit l’usure des pompes et améliore la performance de la station.

Conclusion

Le dimensionnement d’un dégrilleur est une étape clé pour assurer la fiabilité et la durabilité de toute installation de traitement des eaux. En respectant les recommandations de débit, de maille et de vitesse et en choisissant des matériaux adaptés, les exploitants minimiseront les colmatages et prolongeront la durée de vie de leurs équipements. Les modèles automatisés et les dégrilleurs‑compacteurs offrent des solutions modernes pour optimiser la gestion des déchets solides.
